怎樣才能更好地在晶圓上進行電鍍

作者：網站管理員　來源：本站原創　日期：2022/11/18 14:59:50　點擊：2617　屬于：技術資訊

電鍍工藝

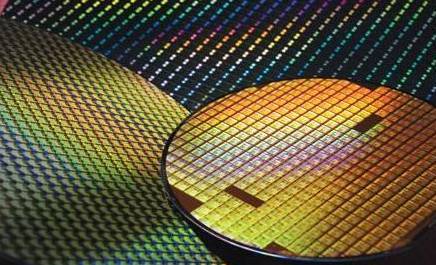

電鍍過程是金屬化（Metalization）的過程，也就是將電鍍液中的金屬離子電鍍到晶圓表面，以形成金屬互連，在IC晶圓制造流程中是重要的一環。



芯片凸點電鍍的典型加工流程



目前,比較典型的凸點制作工藝流程主要包括焊料凸點制作和金凸點制作。



• 焊料凸點制作工藝流程：

清洗→濺射Ti/Cu→光刻1→電鍍Cu/Ni→去膠→腐蝕→介質制作→光刻2→腐蝕介質→去膠→濺射Ti/Cu→光刻3→鍍Cu/Ni→鍍焊料→去膠→腐蝕Cu→腐蝕Ti→硅片回流→檢測凸點→劃片分割→成品。



• 金凸點制作工藝流程：

清洗→濺射TiW/Au→厚膠光刻→掃膠→電鍍Au→去膠→清洗→腐蝕Au→腐蝕TiW→退火→檢測→成品。



一般來說，凸點制備過程中，主要采用電鍍銅、鎳、金、錫鉛、錫銀等鍍種，一些特殊的凸點工藝還使用金錫、錫、銀、銦、化學鍍鎳等鍍種。



電鍍?cè)O(shè)備

電鍍過程中主要涉及電鍍?cè)O(shè)備和電鍍液兩部分，因此電鍍?cè)O(shè)備和電鍍液的好壞，直接決定了電鍍效果的優劣。



全自動電鍍?cè)O(shè)備

2013年，日本的電鍍公司開發了一種適用于200毫米以下（4-8寸）的半導體晶圓的全自動電鍍機。



該產品沿用了其獨特的攪拌杯式結構，可以強烈攪動晶片表面上的電鍍液，因此可以改善在深孔中的可嵌入性和均勻的電鍍沉積性，并且還可以實現高密度電流的高速電鍍，從而減少了電鍍杯的數量。



此外，通過采用雙機械臂來提高運輸效率，從根本上改進了傳統產品的結構。與寬3,400毫米、深1,950毫米，每月產量為12780片的傳統系列相比，它的尺寸減少了40％，但生產速度提升到了約1.5倍。


全自動電鍍?cè)O(shè)備


半導體晶圓杯型實驗設備

兩年后的2015年，又開發出了用于半導體晶圓的小型電鍍實驗裝置，該裝置可實現類似于量產機型的電鍍效果。



該設備是用于制造2到8英寸半導體晶片的小型電鍍實驗設備，只能在普通設備的100V電壓和壓縮空氣下運行。除了金，銀，鈀，銅，鎳等外，還有多種兼容的電鍍液，包括合金和無鉛電鍍液，電鍍液的體積減少到不足10升，約為浸鍍型的一半，從而降低了實驗成本。



此外，通過使用該公司自己的Stir Cup作為電鍍杯，使其達到了批量生產水平的電鍍質量，并具有優異的鍍膜厚度均勻性、除泡性以及深孔嵌入性。伴隨著離子供應的增加，電流密度的升高也縮短了電鍍時間。



而且，與購買量產機型進行實驗相比，可以以三分之一到四分之一的價格引入該機器，極大地控制住了實驗成本。

 實驗機，尺寸僅有寬800 x 長700 x 高1000 mm(正面)

同時，搭配日本公司獨有的鍍液，更是可以達到優良的電鍍效果，免去重新電鍍的麻煩和損失，大大減少貴金屬的成本。
